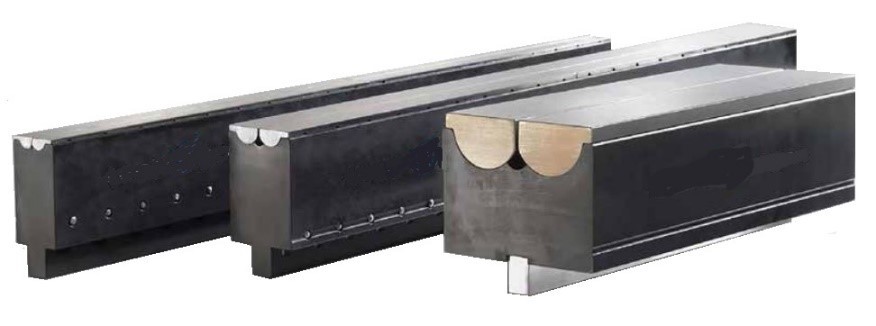

Active-Bend und Active-Bend-Plus Matrizen

Biegewangen-Matrizen für verzugfreies und abdruckfreies Kanten

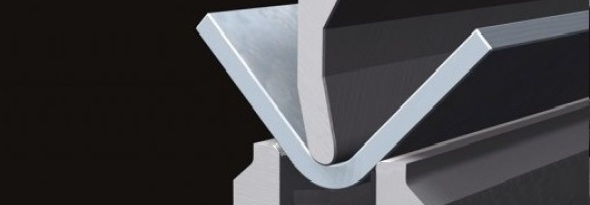

Durch das gleichmäßige Andrücken des abzukantenden Bleches auf die Biegewangen entsteht zwischen Werkzeug und Werkstück nahezu keine Relativbewegung.

Folgende Vorteile bieten Active-Bend Matrizen

  • Spitze Winkel bis 40° präzise herstellbar
  • Löcher und Ausnehmungen auch nah an der Biegekante ohne Verformung herstellbar
  • Biegeteile können mit sehr kurzen Schenkellängen gekantet werden
  • mit Standardmatrizen kombinierbar
  • keine Beschädigung der Folie bei folierten Blechen
  • geriffelte Bleche ohne Beschädigung der Sichtfläche kantbar
  • Aluminium und verzinkte Bleche ohne Verschmutzung der Matrize



Folgende zusätzlichen Vorteile bieten Active-Bend-Plus Matrizen:

  • Biegewangen in PU-Ausführung
  • Abdruckfreies Kanten
  • keine Beschädigung von lackierten und pulverbeschichteten Flächen

Werkzeugteilung

Active-Bend und Active-Bend-Plus Matrizen sind je nach Typ in folgenden Teilungen erhältlich:

  • 90mm sektioniert (15/20/25/30mm)
  • 500mm
  • 200mm
  • 100mm
  • 50mm

Typenübersicht Biegewangen-Matrizen

Trumpf/Wila - Aufnahme

Active-Bend

Active-Bend-Plus

Amada - Aufnahme

Active-Bend

Active-Bend-Plus
