Typ LVD Abkantwerkzeuge

Ober- und Unterwerkzeuge mit LVD-Aufnahmen

Werkzeugeinteilung

Werkzeugaufnahmen

LVD-Werkzeuge sind mit drei unterschiedlichen Werkzeugaufnahmen erhältlich.







Aufnahme Wila

Maschinen 350 - 2200kN

                   2200 - 6400kN









               Aufnahme LVD-A

              Maschinen 350 - 2200kN







              Aufnahme LVD-B

              Maschinen 2200 - 6400kN

Materialqualitäten

FastLock

Oberwerkzeuge mit Aufnahme Wila sind bis zu einem Gewicht von 12,7kg mit FastLocks für den vertikalen Werkzeugwechsel ausgerüstet.

Werkzeuge mit einer Länge bis zu 100mm sind mit einem FastLock, Werkzeuge länger als 100mm mit zwei FastLocks ausgerüstet.

Qualitätsprüfung

Alle Werkzeuge werden auf Präzisionsmaschinen gefräst, gehobelt und geschliffen. Vor der Auslieferung führen wir eine 100%-Kontrolle durch, wobei jedes einzelne Werkzeug geprüft wird.

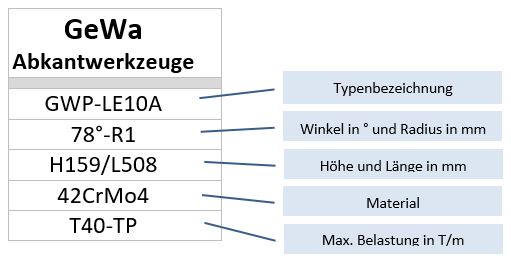

Beschriftung

​Alle Werkzeuge sind mit den wichtigsten Daten dauerhaft laserbeschriftet.



Beschriftung Stempel

Beschriftung Matrize

Verpackung

Segmentierte Werkzeuge sind in einer extra Sicherheitsschatulle verpackt. Alle Werkzeuge werden ausnahmslos in massiven Holzkisten, gesichert gegen Beschädigung und Korrosion verpackt.
