Oberwerkzeuge 28° mit Trumpf/Wila-Aufnahme
Abkantwerkzeuge der Baureihen 1317, 1318, 1332 und 1333

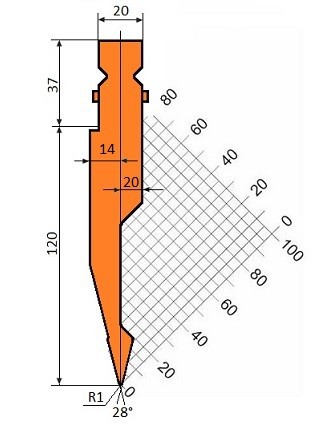

GWP-1317-28°/R1/H120/T80-TP
Winkel: 28°
Radius: 1,0mm
Höhe: 120,0mm; Breite: 24mm
Material: 42CrM04
max. Belastung: 80T/m
Stempelspitze poliert und induktiv CNC gehärtet auf 58 HRc
Härtetiefe 4mm
Trumpf-Vergleichstyp: OW202/K
WILA-Vergleichstyp: BIU-011
GWP-1318-28°/R1/H220/T80-TP
Winkel: 28°
Radius: 1,0mm
Höhe: 220,0mm; Breite: 60mm
Material: 42CrM04
max. Belastung: 80T/m
Stempelspitze poliert und induktiv CNC gehärtet auf 58 HRc
Härtetiefe 4mm
Trumpf-Vergleichstyp: OW202/S

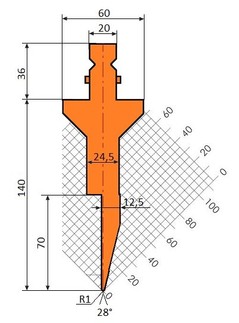

GWP-1332-28°/R1/H140/T40-TP
Winkel: 28°
Radius: 1,0mm
Höhe: 140,0mm; Breite: 60mm
Material: 42CrM04
max. Belastung: 40T/m
Stempelspitze und Zudrückfläche poliert und induktiv CNC gehärtet auf 58 HRc
Härtetiefe 4mm
Trumpf-Vergleichstyp: OW210

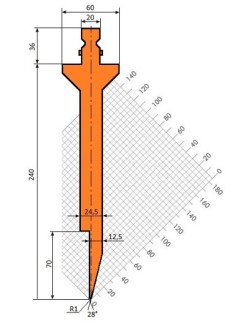

GWP-1332-28°/R1/H240/T40-TP
Winkel: 28°
Radius: 1,0mm
Höhe: 240,0mm; Breite: 60mm
Material: 42CrMo4
max. Belastung: 40T/m
Stempelspitze und Zudrückfläche poliert und induktiv CNC gehärtet auf 58 HRc
Härtetiefe 4mm
Trumpf-Vergleichstyp: OW210/S

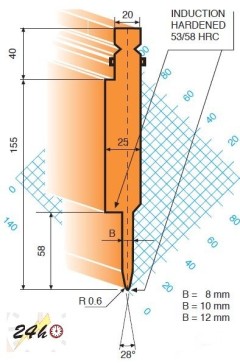

GWP-1333-28°/R0,6/H155/B8/T70-EU
Winkel: 28°
Radius: 0,6mm
Höhe: 155,0mm; Breite: 25mm
Breite-B: 8,0mm
Material: 42CrM04
max. Belastung: 70T/m
Stempelspitze und Zudrückfläche poliert und induktiv gehärtet auf 53-60 HRc
| Weitere Abkantwerkzeuge dieser Bauform | Radius | Breite-B |
| GWP-1333-28°/R0,6/H155/B10/T70-EU | 0,6mm | 10,0mm |
| GWP-1333-28°/R0,6/H155/B12/T70-EU | 0,6mm | 12,0mm |
Für eine einfache und schnelle Anfrage füllen Sie bitte unten stehendes Anfrageformular aus. Wir antworten Ihnen umgehend.
